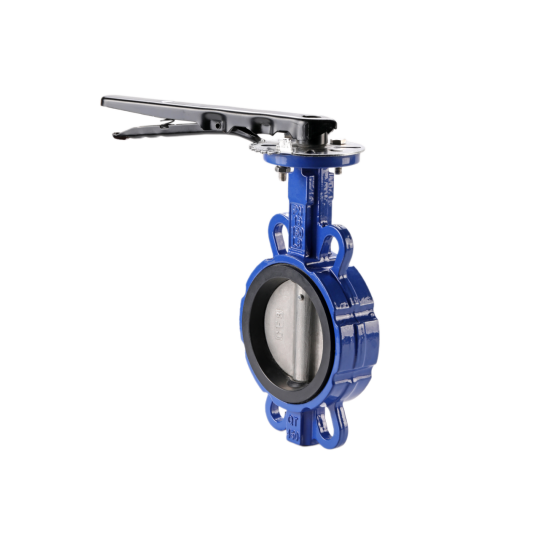

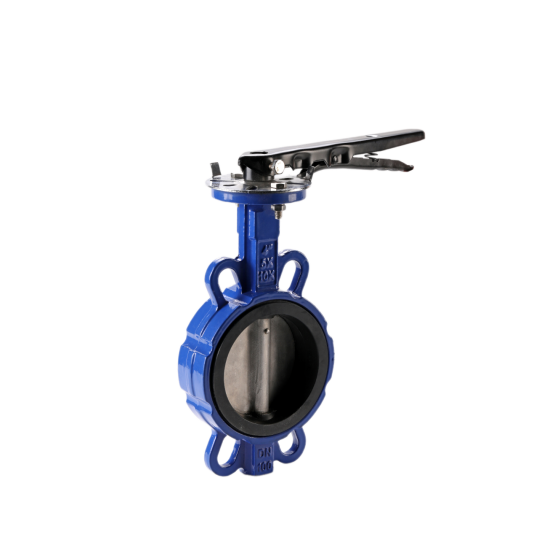

Van bướm tay gạt



Tên Sản Phảm:   Van Bướm Tay Gạt

Kích Thước:        DN50-DN200

Chất Liệu:           Gang Dẻo

Kết Nối:              Mặt Bích

Chủng loại:        Van Bướm

Xuất Xứ:            Trung Quốc

Tình Trạng:        Có Hàng

Giá:                   Xin Liên Hệ Công Ty Bùi Gia Phát

Sử Dụng:          Dùng Trong Môi Trường:Cấp Thoát Nước, PCCC…

Các Sản Phẩm Của Công Ty Bùi Gia Phát Có Đầy Đủ CO, CQ.



  • Liên hệ
  • 1052
Hoặc
ĐỂ LẠI SỐ ĐIỆN THOẠI ĐỂ ĐƯỢC TƯ VẤN

THÔNG TIN SẢN PHẨM

Van Bướm Tay Gạt là một loại van bướm cụ thể được thiết kế với thân kiểu "wafer". Loại van này đặc biệt hữu ích trong các hệ thống có không gian hạn chế và cần vận hành nhanh. Dưới đây là cái nhìn chi tiết hơn về các đặc điểm và chức năng của nó:

Cấu trúc cơ bản

Van được thiết kế theo kiểu đối xứng tâm nên cho lực vặn nhẹ. Đĩa van được làm bằng inox nên van sử dụng được trong môi trường hoá chất. Vòng đệm cao su được đúc sẵn trong thân van nên đảm bảo chăc chắn và bền bỉ. thân được bao phủ bởi sơn epoxy chống ăn mòn.

Đĩa Inox 304: Bộ phận quan trọng của van bướm là đĩa, là bộ phận di chuyển để đóng hoặc mở đường dẫn dòng chảy trong đường ống. Ở vị trí mở, đĩa song song với dòng chảy, tạo ra sự cản trở tối thiểu và cho phép chất lỏng đi qua. Khi đóng van, đĩa quay lại để chặn đường ống, dừng dòng chảy hoàn toàn.

Thân wafer: Thuật ngữ "wafer" dùng để chỉ kiểu dáng thân của van - nó mỏng và được thiết kế để vừa với hai mặt bích. Van bướm tay gạt không có ren để bắt vít và thay vào đó dựa vào các bu lông nối hai mặt bích (giữ van) để giữ nó đúng vị trí. Thiết kế này cho phép lắp đặt và gỡ bỏ nhanh chóng mà không cần tiếp cận các đầu ống. Nó rất tuyệt vời cho các hệ thống có không gian chật hẹp hoặc khi trọng lượng bổ sung ở mức tối thiểu là quan trọng.

Hoạt động đòn bẩy: Cơ cấu đòn bẩy là một tùy chọn thủ công cho phép người vận hành mở hoặc đóng van bằng chuyển động một phần tư vòng quay. Việc này nhanh chóng và dễ dàng, phù hợp với các ứng dụng cần vận hành thường xuyên hoặc không cần điều khiển tự động. Bản chất trực tiếp của hoạt động đòn bẩy cung cấp một cách đáng tin cậy và đơn giản để kiểm soát dòng chảy.

Van bướm tay gạt rất linh hoạt và được sử dụng trong nhiều ứng dụng:

Quản lý nước và nước thải: Chúng thường được sử dụng trong các cơ sở xử lý nước, trạm bơm và mạng lưới phân phối.

Hệ thống HVAC: Được sử dụng để điều chỉnh lưu lượng trong các đơn vị xử lý không khí lớn hoặc trong hệ thống nước lạnh.

Sản xuất và Chế biến: Hữu ích trong việc kiểm soát chất lỏng quá trình trong các ngành công nghiệp khác nhau như hóa chất, dược phẩm và chế biến thực phẩm.

Phòng cháy chữa cháy: Đôi khi được sử dụng trong hệ thống phun nước chữa cháy vì khả năng hoạt động nhanh chóng.

Van bướm tay gạt hoạt động thông qua cơ chế đơn giản bao gồm đĩa, đòn bẩy và trục quay. Loại van này được thiết kế để vận hành nhanh chóng và lắp đặt hợp lý. Đây là cách nó hoạt động:

Cơ chế đòn bẩy:

Cần gắn vào van được sử dụng để vận hành bằng tay. Nó được nối trực tiếp với một trục đi qua đường kính của van và được cố định vào đĩa ở tâm.

Vận hành cần gạt thường bao gồm chuyển động quay một phần tư vòng (90 độ). Điều này có nghĩa là van có thể chuyển từ trạng thái mở hoàn toàn sang đóng hoàn toàn chỉ bằng một phần tư vòng xoay cần gạt, giúp việc điều chỉnh dòng chảy trở nên dễ dàng và nhanh chóng.

Mở van:

Khi cần quay sẽ làm quay trục và đĩa kèm theo tương ứng.

Ở vị trí mở, đĩa được căn chỉnh song song với dòng chảy của chất lỏng, tạo ra lực cản tối thiểu và cho phép dòng chảy tối đa qua van.

Đóng van: Xoay đòn bẩy theo hướng ngược lại làm cho đĩa quay vuông góc với dòng chảy, từ đó chặn đường ống và dừng hoàn toàn dòng chảy.

Việc lắp đĩa chính xác vào đế van đảm bảo rằng dòng chảy được chặn một cách hiệu quả, mang lại khả năng bịt kín tương đối tốt, mặc dù không phải lúc nào cũng kín nước 100% đối với mọi phương tiện.

ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA SẢN PHẨM

Ưu Điểm: Van bướm tay gạt cung cấp một số ưu điểm khiến nó trở thành lựa chọn phổ biến cho các ứng dụng công nghiệp và thương mại khác nhau, nơi cần kiểm soát dòng chảy hiệu quả, thiết kế tiết kiệm không gian và vận hành nhanh chóng. Dưới đây là những ưu điểm chính của van bướm wafer:

Thiết kế nhỏ gọn: Van bướm tay gạt có kiểu dáng mỏng cho phép chúng lắp vừa khít giữa hai mặt bích một cách dễ dàng. Thiết kế nhỏ gọn này làm giảm yêu cầu về không gian lắp đặt, khiến chúng trở nên lý tưởng cho các ứng dụng có không gian hạn chế hoặc nơi ưa thích van có trọng lượng nhẹ hơn.

Vận hành nhanh: Cơ cấu đòn bẩy cho phép vận hành thủ công nhanh chóng và đơn giản. Chỉ cần xoay một phần tư cần gạt, van có thể chuyển từ trạng thái mở hoàn toàn sang đóng hoàn toàn hoặc ngược lại, mang lại khả năng điều chỉnh kiểm soát dòng chảy nhanh chóng và hiệu quả.

Giảm áp suất thấp: Khi van mở hoàn toàn, đĩa bướm song song với đường dẫn dòng chảy, giảm thiểu tắc nghẽn dòng chảy và dẫn đến giảm áp suất tối thiểu. Thiết kế này cho phép dòng chất lỏng chảy hiệu quả với lực cản thấp, giúp duy trì hiệu suất hệ thống.

Hiệu quả về chi phí: Van bướm tay gạt thường tiết kiệm chi phí hơn so với các loại van khác, mang lại sự cân bằng giữa chức năng và khả năng chi trả. Thiết kế đơn giản và dễ sản xuất góp phần tiết kiệm chi phí.

Dễ lắp đặt: Thiết kế “wafer” cho phép lắp đặt dễ dàng giữa hai mặt bích bằng cách sử dụng bu lông để cố định van tại chỗ. Điều này giúp đơn giản hóa quá trình cài đặt và giảm thời gian ngừng hoạt động trong quá trình bảo trì hoặc thay thế.

Tính linh hoạt: Những van này có thể được sử dụng trong nhiều ứng dụng, bao gồm xử lý nước, hệ thống HVAC, xử lý công nghiệp, v.v. Tính linh hoạt của chúng trong việc xử lý các chất lỏng và điều kiện vận hành khác nhau khiến chúng trở thành giải pháp linh hoạt cho nhiều ngành công nghiệp.

Bảo trì thấp: Van bướm tay gạt thường có cấu trúc đơn giản với ít bộ phận chuyển động, giúp chúng dễ dàng vệ sinh và bảo trì. Các công việc bảo trì thường xuyên, chẳng hạn như kiểm tra và làm sạch van, rất đơn giản và không cần thời gian ngừng hoạt động kéo dài.

Kiểm soát dòng chảy đáng tin cậy: Đĩa trong các van này cung cấp khả năng điều chỉnh dòng chảy chính xác với khả năng ngắt chặt khi đóng, đảm bảo kiểm soát dòng chảy hiệu quả và ngăn chặn rò rỉ hoặc dòng chảy ngược.

Hiệu quả năng lượng: Độ giảm áp suất thấp và đặc tính dòng chảy hiệu quả của van bướm tay gạt góp phần tiết kiệm năng lượng bằng cách giảm thiểu mức tiêu thụ năng lượng cần thiết cho việc vận chuyển chất lỏng trong hệ thống.

Những ưu điểm này cùng nhau làm cho van bướm tay gạt trở thành lựa chọn phổ biến trong các ngành công nghiệp khác nhau, nơi hiệu quả về không gian, vận hành nhanh và kiểm soát dòng chảy hiệu quả là những yêu cầu thiết yếu.

Nhược Điểm: Mặc dù van bướm tay gạt có một số ưu điểm nhưng cũng có một số nhược điểm và hạn chế cần cân nhắc khi sử dụng chúng trong các ứng dụng cụ thể. Dưới đây là một số nhược điểm phổ biến của van bướm tay gạt:

Phạm vi áp suất và nhiệt độ hạn chế: Van bướm tay gạt có thể không phù hợp cho các ứng dụng áp suất cao hoặc nhiệt độ cao so với các loại van khác được thiết kế cho các điều kiện vận hành khắc nghiệt. Chúng có thể có những giới hạn về nhiệt độ và áp suất vận hành cụ thể cần được xem xét trong quá trình lựa chọn.

Giảm hiệu suất bịt kín: Mặc dù van bướm tay gạt cung cấp khả năng ngắt và kiểm soát dòng chảy hiệu quả trong nhiều ứng dụng, nhưng chúng có thể không cung cấp cùng mức hiệu suất bịt kín như các loại van khác như van cầu hoặc van bi. Khả năng bịt kín của chúng có thể không hoàn toàn kín khít hoặc kín khít.

Hạn chế về đặc tính dòng chảy: Van bướm, bao gồm cả loại wafer, thường phù hợp hơn cho các ứng dụng có tốc độ dòng chảy vừa phải và kém hiệu quả hơn đối với các hoạt động tiết lưu chính xác khi cần phải điều chỉnh dòng chảy.

Khả năng chống chịu hạn chế đối với chất lỏng mài mòn: Đĩa và đế trong van bướm dạng wafer có thể dễ bị mòn trong môi trường có chất lỏng mài mòn hoặc ăn mòn. Việc tiếp xúc thường xuyên với những chất lỏng như vậy có thể dẫn đến hao mòn nhanh hơn và giảm tuổi thọ của các bộ phận van.

Khoảng chết tiềm ẩn: Đĩa của van bướm wafer, khi mở hoàn toàn, có thể tạo ra một khoảng chết nhỏ giữa đĩa và thân van, nơi chất lỏng có thể ứ đọng. Điều này có thể gây ra vấn đề trong các ứng dụng mà chất lỏng ứ đọng có thể dẫn đến nguy cơ vi khuẩn phát triển hoặc ô nhiễm.

Rủi ro tạo bọt và xói mòn: Trong điều kiện dòng chảy hỗn loạn hoặc tốc độ cao, có nguy cơ tạo bọt và xói mòn do thiết kế của đĩa bướm. Những tình trạng này có thể gây hư hỏng các bộ phận của van theo thời gian, dẫn đến tăng cường bảo trì và có thể làm hỏng van.

Mối quan tâm về giãn nở nhiệt: Van bướm tay gạt có thể không hoạt động tối ưu trong các hệ thống mà sự giãn nở và co lại nhiệt là những yếu tố quan trọng, vì những chuyển động này có thể ảnh hưởng đến sự liên kết và tính toàn vẹn bịt kín của các bộ phận van theo thời gian.

Khả năng mài mòn: Trong các ứng dụng mà chất lỏng chứa các hạt rắn, đĩa của van có thể bị mài mòn khi đóng hoặc mở, dẫn đến giảm hiệu quả bịt kín hoặc tăng độ mài mòn.

Việc xem xét những hạn chế này là rất quan trọng khi lựa chọn van bướm dạng wafer cho các ứng dụng cụ thể, đảm bảo rằng các đặc tính của van phù hợp với yêu cầu vận hành và những thách thức tiềm ẩn của hệ thống mà nó sẽ được lắp đặt.
